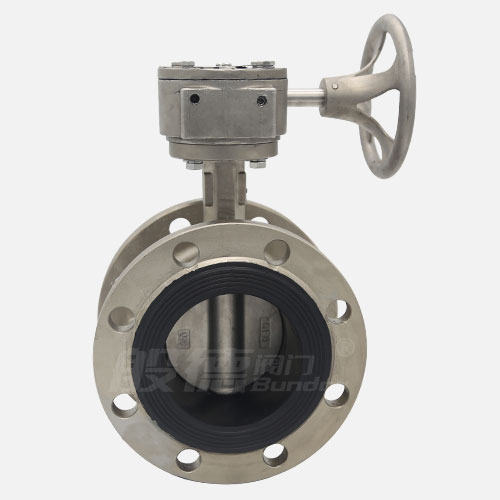

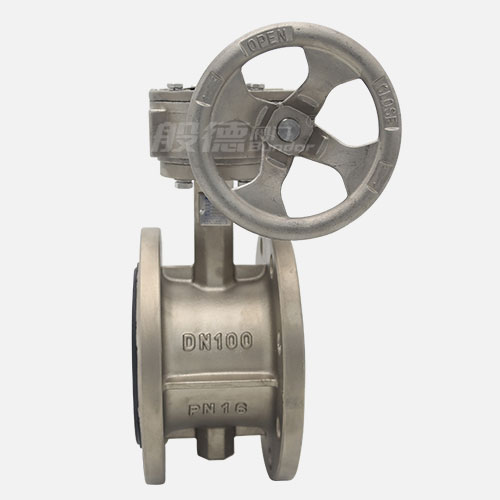

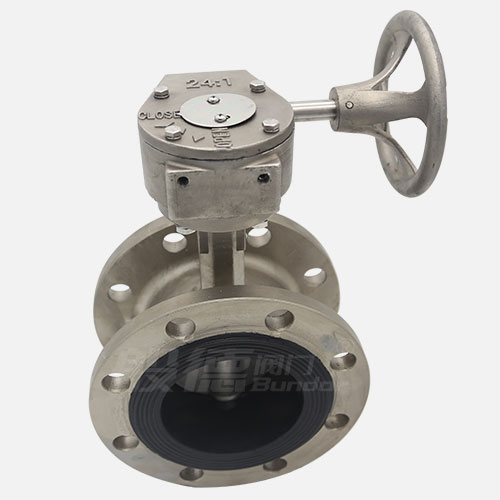

D341X-16P不銹鋼法蘭蝶閥

【產品型號】: D341X-10/16P

【通 徑】: DN50-DN1200

【公稱壓力】: PN10/16/150LB

【適用溫度】: -20～120℃

【適用介質】: 水、弱酸堿、氣、油品等

【閥體材質】: 304

咨詢熱線：

13821179269（微信同號）
首頁 > 產品 > 蝶閥 > 法蘭蝶閥
更新時間：2017-11-10 14:43:54

產品優(yōu)點

  • 不銹鋼材質保化驗

    所有不銹鋼304/316等材質均達標，?；?，可提供材質單；

  • 數控精密機床加工

    閥體及內件均為數控精密機床加工，精度高；

  • 橡膠閥座無泄漏

    閥座橡膠使用符合標準的EPDM橡膠，蝶閥的回彈性及拉力更穩(wěn)定可靠，啟閉10000次以上無泄漏。

  • 不銹鋼緊固件

    緊固標準件均采用不銹鋼材質，更耐腐蝕；

  • 雙層壓力檢測

    每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測；

產品介紹

般德閥門不銹鋼法蘭蝶閥D341X-16P產品配置：不銹鋼體，304板，420軸，EPDM閥座，驅動有蝸輪、電動、氣動可選擇；該閥門廣泛應用于市政建設、水利工程、電力、給排水、水處理等領域。

產品參數

D341X-16P不銹鋼法蘭蝶閥
執(zhí)行標準 名稱 設計及制造 結構長度 試壓標準 側法蘭尺寸
參照標準 GB/T 12238 GB/T 12221 GB/T 13927 GB/T 9113/ASME B16.5
主要零部件信息 名稱 1-閥體 3-閥座密封 5-蝶板 4-閥軸 8-蝸輪
材質及說明 CF8/CF8M EPDM/NBR CF8/CF8M 420 組件
尺寸信息 公稱尺寸   PN10 PN16 150LB
DN NPS（英寸） L φk N-φd φk N-φd φk N-φd
50  2'' 108 125 4-18 125 4-18 120.7 4-19
65  2  1/2'' 112 145 4-18 145 4-18 139.7 4-19
80  3'' 114 160 8-18 160 8-18 152.4 4-19
100  4'' 127 180 8-18 180 8-18 190.5 8-19
125  5'' 140 210 8-18 210 8-18 215.9 8-22.4
150  6'' 140 240 8-22 240 8-22 241.3 8-22.4
200  8'' 152 295 8-22 295 12-22 298.4 8-22.4
250  10'' 165 350 12-22 355 12-26 361.9 12-25.4
300  12'' 178 400 12-22 410 12-26 431.8 12-25.4
350  14'' 190 460 16-22 470 16-26 476.2 12-28.4
400  16'' 216 515 16-26 525 16-30 539.7 16-28.4
450  18'' 222 565 20-26 585 20-30 577.8 16-31.8
500  20'' 229 620 20-26 650 20-33 635 20-31.8
600  24'' 267 725 20-30 770 20-36 749.3 20-35.1
700  28'' 292 840 24-30 840 24-36 863.6 28-35.1
800  32'' 318 950 24-33 950 24-39 977.9 28-41.1
900  36'' 330 1050 28-33 1050 28-39 1085.8 32-41.1
100  40'' 410 1160 28-36 1170 28-42 1200.2 36-41.1
1200  48'' 470 1380 32-39 1390 32-48 1422.4 44-41.1
以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
