問：般德閥門您好，能不能通過截止閥和閘閥的剖面圖來分析一下截止閥和閘閥的區別呢？bII般德閥門

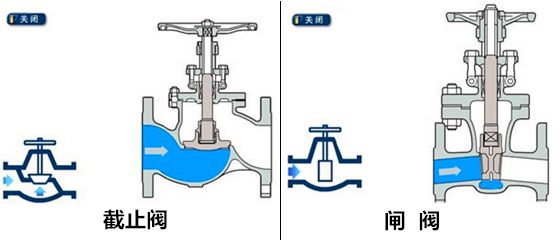

答：截止閥和閘閥的剖面圖如下：bII般德閥門

bII般德閥門

從結構上：bII般德閥門

閘閥長度比截止閥短，高度比截止閥高，明桿閘詞交裝需注意高度。這在安裝空間有限的情況下選型要注意的。閘閥可依靠介質壓力緊緊與密封面緊閉，從而達到不泄露的效果。當啟閉時閥芯和閥座密封面始終接觸并相互磨擦，因此密封面容易磨損，閘閥處于接近關閉時，管道前后壓差很大，使密封面磨損更加嚴重。bII般德閥門

從原理上：bII般德閥門

截止閥和閘閥在原理上的區別為，截止閥是上升閥桿式的，手輪跟著閥桿一起做旋轉和上升運動。閘閥是手輪旋轉，閥桿做上升運動。流量各不相同，閘閥要求全開或者全關，而截止閥則不需要。截止閥有規定進口和出口方向；閘閥沒有進出口方向要求。bII般德閥門

從流向上：bII般德閥門

截止閥是低進高出，從外觀看有明顯的管道不在一相水平線上。閘閥流道在一個水平線上。閘閥的行程比截止閥的要大。bII般德閥門

從安裝上：bII般德閥門

1.閘閥的流向，從兩方進入效果都一樣。bII般德閥門

2.截止閥在安裝時有兩種方式，一種是介質可以從閥芯的下方進入，優點是當閥門關閉時盤根不受壓力，可以延長盤根的使用壽命，并可以在閥前管道承壓的情況下，進行更換盤根的工作；缺點是閥門的驅動轉矩較大，是上方流進的1倍左右，閥桿受的軸向力大，閥桿容易彎曲。所以此方式一般只適用于小口徑截止閥（DN50以下，DN200以上的截止閥都選用介質從上方流入的方式。（電動截止閥一般是采用介質從上方進入的方式。介質從上方進入方式的缺點正好與下方進入方式相反。bII般德閥門

從密封面上：bII般德閥門

截止調的密封面是閥心的一個小梯形側面（具體看閥心的形狀，一旦閥心脫落，相當于閥門關閉（如果壓差大，當然關不嚴，不過止逆效果還不錯，閘閥是靠瀾心闡板的側面來密封，密封效果不如截止閥，閥心脫落也不會像截止閥那樣相當于閥門關閉。bII般德閥門
