蝶閥是工業管路上最常用到的一種閥門,結構簡單,主要由閥體、閥桿、蝶板和密封圈組成,操作方便,可以配與不同的驅動裝置,如渦輪裝置、電動裝置、氣動裝置等,來適應更多的的工況條件。與同口徑的其它閥門相比,蝶閥的各項成本綜合可降低1.5~2倍,經濟且實用,所以蝶閥最適宜做大口徑閥門,常被用于口徑和流量較大的場合中。
根據蝶閥的密封形式,我們可以把蝶閥分為軟密封蝶閥和硬密封蝶閥兩大類。密封形式不同的兩種蝶閥,在對應的應用管路中,發揮的作用也不相同的,甚至可以說是存在著較大差異。所以,用戶在選用蝶閥時,要了解兩類蝶閥的區別,并根據自己的使用工況合理正確的選擇蝶閥產品。

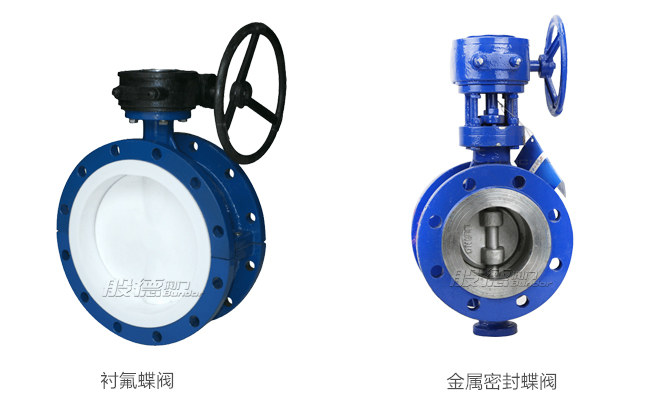

軟密封蝶閥和硬密封蝶閥中,我們最常見最常用到的有軟密封襯氟蝶閥和金屬硬密封蝶閥,而襯氟蝶閥和金屬密封蝶閥的區別是,襯氟蝶閥一般用于流動介質含有腐蝕性的管路中,密封效果優良,可以達到零泄漏,但因為自身材質限制,該類蝶閥只適合在常溫常壓的工況中使用。而金屬密封蝶閥可以在溫度和壓力都比較高的工況中使用,也具備一定的防腐蝕性能,但是密封性較差。具體來說,襯氟蝶閥和金屬密封蝶閥的區別有以下幾點:
1、結構的區別:
金屬密封的蝶閥密封副兩側都是金屬材料。而作為軟密封蝶閥的襯氟蝶閥,蝶板和閥座均用四氟包裹;
2、密封性能的區別:
襯氟蝶閥密封材料為四氟塑料,有著優良的密封性能,但是容易老化、磨損、使用壽命較短。金屬密封蝶閥的密封性能比較差,但是耐侵蝕耐磨損,使用壽命長。
3、適用工況條件的區別:
襯氟蝶閥具有較強的耐腐蝕性,可以在具有腐蝕性的介質管道中使用,只適用于常溫常壓環境中,金屬密封蝶閥的密封性能較差,一般在高溫高壓的環境中使用。
4、制造工藝上的區別:
從工作原理上來說,襯氟蝶閥和金屬密封蝶閥的差別并不大,兩者在制造工藝上的區別主要在閥座,襯氟蝶閥的閥座材料是非金屬的聚四氟乙烯,金屬密封蝶閥的閥座為金屬材料,常用的材質有銅合金、鉻系不銹鋼、司太立合金、鎳基合金等。
