本文我們將對最常見的閥門之一手動蝶閥的構造進行分析。說起手動蝶閥的構造，我們需要先了解它的分類，按照連接形式分的話，手動蝶閥有對夾、法蘭和焊接；按照密封形式分的話，又能分為軟密封和硬密封；另外，手動蝶閥還有手柄蝶閥和渦輪蝶閥之分。那么手柄蝶閥這么多分類，它的構造又是什么樣的呢？下面我們來做一個分析。kvl般德閥門

對于手動蝶閥的構造分析，考慮到產品自身特點，可以總結歸類為手柄對夾軟密封蝶閥的構造分析和渦輪法蘭硬密封蝶閥構造分析。kvl般德閥門

手柄蝶閥因?yàn)樽陨硐拗疲ǔＪ亲鲂】趶降氖直鷮A蝶閥，其中又以軟密封居多。手柄蝶閥的結構非常簡單，因?yàn)樾】趶骄佣啵泽w積小，重量也不大，啟閉也非常的省力。此外手柄蝶閥大多為軟密封蝶閥，密封材質主要有三元乙丙橡膠、丁腈橡膠、聚四氟乙烯氟塑料三種。這使得手柄蝶閥可以廣泛適用于水、空氣、油類以及帶有一些腐蝕性的介質管線之中，并且具有良好的密封性能，可以達到零泄漏。但這類蝶閥的缺點也很明顯，不適用高溫高壓環境中，耐磨損性能差。手柄對夾軟密封蝶閥的構造圖如下：kvl般德閥門

kvl般德閥門

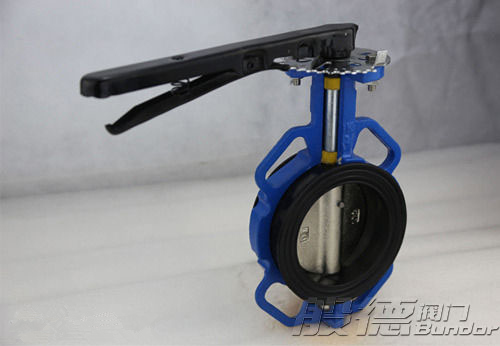

手柄對夾軟密封蝶閥的構造圖kvl般德閥門

渦輪裝置也可以用在對夾蝶閥上，但對于法蘭硬密封蝶閥來說，渦輪裝置是標配。通常情況下，法蘭硬密封蝶閥適合做大口徑的閥門，為了適應大口徑的硬密封蝶閥，我們將硬密封蝶閥做成了偏心蝶閥，最常用的有雙偏心硬密封蝶閥和三偏心硬密封蝶閥。硬密封蝶閥因?yàn)樵诘搴烷y體密封面采用金屬材料，具有很好的耐高溫高壓，耐腐蝕性能。多用在高溫高壓的工況環境之中。但硬密封蝶閥的密封性能差，在管道中有一定的泄漏量。為了解決這個問題，三偏心蝶閥問世，成功解決了硬密封蝶閥密封密封性差的問題。渦輪法蘭硬密封蝶閥的構造圖如下：kvl般德閥門

kvl般德閥門

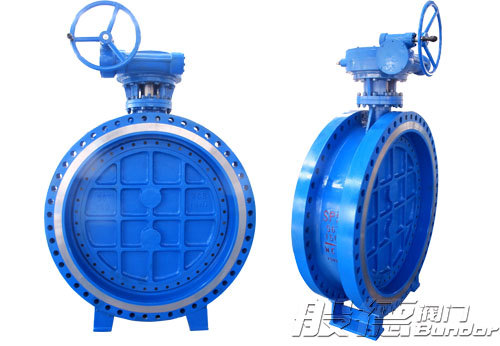

渦輪法蘭硬密封蝶閥構造圖kvl般德閥門

以上就是手動蝶閥的構造分析以及各自的特點介紹，如果您還想了解更多關于手動蝶閥的信息，就來般德閥門。如果看到這篇文章的您剛好有手動蝶閥的采購需求，也歡迎您撥打我們的電話咨詢。kvl般德閥門
