關于手動蝶閥的各種信息，我們已經介紹過好多。這篇文章我們繼續來通過手動蝶閥圖片來認識手動蝶閥結構。17y般德閥門

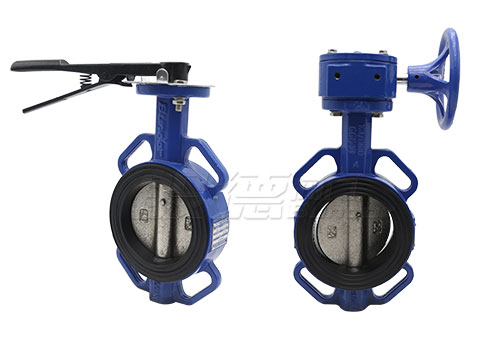

在之前的文章中，小編為大家介紹了手動蝶閥的種類，我們了解到手柄蝶閥和渦輪蝶閥都屬于手動蝶閥。所以，本篇文章小編為大家介紹手動蝶閥的結構和圖片。17y般德閥門

手柄蝶閥17y般德閥門

17y般德閥門

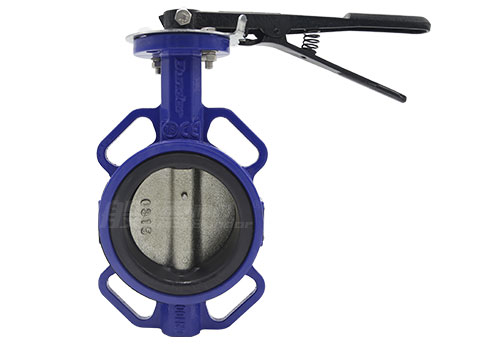

手柄對夾蝶閥圖片17y般德閥門

17y般德閥門

手柄法蘭蝶閥圖片17y般德閥門

手柄蝶閥的是所有蝶閥類型中，結構最簡單，操作最簡便的一種閥門。組成手柄蝶閥的主要部件有閥體、閥桿、蝶板、閥座和手柄。它的操作方法是人工扳動手柄，手柄運動方向是水平的，逆時針方向扳動，閥門打開，順時針方向扳動，閥門關閉。手柄的開關位置和蝶板是平行的，兩者有閥軸相連，當扳動手柄時，手柄帶動連接蝶板的閥桿，閥桿帶動蝶板旋轉，旋轉角度是0~90°之間。17y般德閥門

手柄蝶閥的啟閉速度很快，有很好的流量調節特性。不過因?yàn)榕ぞ氐年P(guān)系，手柄蝶閥最大只能做到250mm口徑。17y般德閥門

渦輪蝶閥17y般德閥門

17y般德閥門

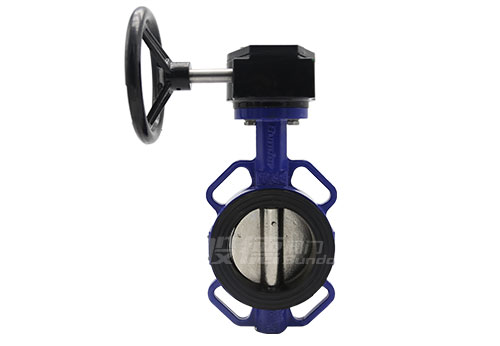

渦輪對夾蝶閥圖片17y般德閥門

17y般德閥門

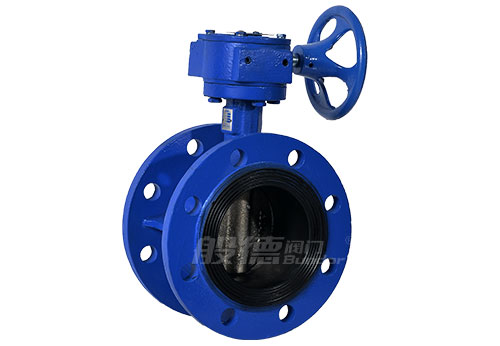

渦輪法蘭蝶閥圖片17y般德閥門

渦輪蝶閥與手柄蝶閥的區別就是傳動方式，當然他們的操作方法也不相同。渦輪蝶閥結構也很簡單，主要組成部件是閥體、閥座、閥桿、蝶板以及渦輪裝置。渦輪蝶閥也是需要人工操作實現啟閉，與手柄蝶閥不一樣的是，手柄蝶閥是扳動手柄，渦輪蝶閥則是轉動手輪。手輪安裝于渦輪頭一側，轉動手輪，手輪帶動渦輪頭里面的齒輪運動，實現閥門的啟閉。逆時針轉動手輪，蝶板打開；順著轉動手輪，蝶板關閉。17y般德閥門

渦輪蝶閥因?yàn)樵诘y上面安裝了渦輪裝置，更適合做大口徑的閥門。17y般德閥門

以上就是兩種傳動方式的手動蝶閥結構以及圖片介紹。想要了解更多關于“手動蝶閥”的信息，您可以登錄般德閥門官網。17y般德閥門
