首頁 > 動態 > 閥門知識

蝶閥專用法蘭標準

發布時間：2018-06-13 瀏覽次數：

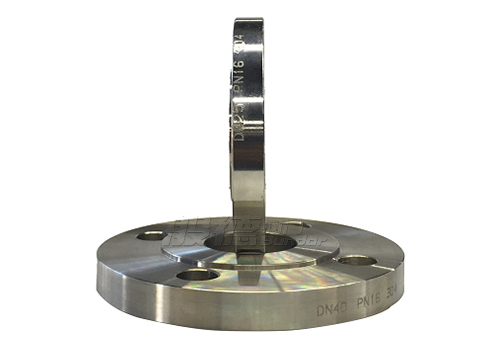

蝶閥法蘭pQl般德閥門

蝶閥專用法蘭pQl般德閥門

蝶閥專用法蘭標準是什么？蝶閥最常見的兩種連接方式是對夾式和法蘭式。而對夾式蝶閥和法蘭式蝶閥除了外形結構的區別，最大的不同就在于安裝上面。法蘭式蝶閥在管道上安裝時，因?yàn)樽陨韼е鴥善ㄌm，可以直接將該蝶閥兩端法蘭與管道兩端的法蘭連接起來，用螺栓固定即可；而對夾式蝶閥的安裝就相對麻煩一些，因?yàn)槠浔旧聿蛔詭Хㄌm片，在管道上安裝時要配備法蘭片，需要先將兩片法蘭分別焊接在對夾蝶閥的兩端，然后把焊接好的法蘭片與管道兩端法蘭用雙頭的螺栓連接起來。要注意，對夾式蝶閥安裝時用的法蘭需是蝶閥專用法蘭，并且有相應的法蘭標準。pQl般德閥門

為什么要對夾式蝶閥需要專用法蘭呢？蝶閥專用法蘭與普通法蘭的區別在哪里？答案是區別在于法蘭的內徑部分。蝶閥專用法蘭的內徑部分有一個內槽，當?shù)y專用法蘭跟蝶閥的閥體內徑連接時，這個內槽可以剛好插在閥體內徑里面，保證了法蘭連接處的密封效果。如果換用普通法蘭，沒有那個內槽，法蘭連接處的密封性能得不到保障。另外，固定蝶閥專用法蘭和管道法蘭的螺栓要使用雙頭螺栓。pQl般德閥門

蝶閥專用法蘭標準（例：1.6MPa中線對夾蝶閥專用法蘭）pQl般德閥門

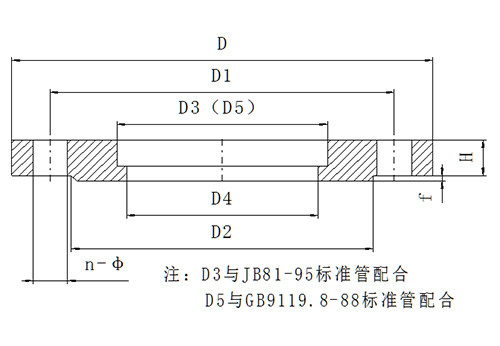

蝶閥專用法蘭標準pQl般德閥門

規格mm D D1 D2 D3 D4 D5 n-φ H f b 管壁厚 L4 閥體外徑 　 最大法蘭內徑 最小可壓單邊 管外徑 法蘭內孔 法蘭肉厚
50 165 125 102 59 52 62 4-φ18 20 3 8 4 9 76.4 8.7 61.5 7.45 60.3/57 61.5/59 24
65 185 145 122 75 67 78 4-φ18 20 3 8 4 10 89.3 7.15 78 5.65 76.1/76 77.5/78 26
80 200 160 133 91 82 91 8-φ18 20 3 8 4 11 104 6.5 91 6.5 88.9/89 90.5/91 25.5
100 220 180 158 110 102 116 8-φ18 22 3 8 5 12 135.1 12.55 116 9.55 114.3/108 116/110 26
125 250 210 184 135 127 142 8-φ18 22 3 8 5 13 158.9 11.95 141.5 8.7 139.7/133 141.5/135 28.5
150 285 240 212 161 152 170 8-φ22 24 3 10 8 14 188.2 13.6 170.5 8.85 168.3/159 170.5/161 28.5
200 340 295 268 221 208 221 12-φ22 26 3 10 8 15 238 8.5 222 8 219.1/219 221.5/222 26
250 405 355 320 275 255 275 12-φ26 29 3 10 10 17 292.4 8.7 276.5 7.95 273/273 276.5/276 27
300 460 410 370 327 308 326 12-φ26 32 4 14 10 18 344.3 8.65 328 8.15 323.9/325 327.5/328 28.5
350 520 470 430 379 355 358 16-φ26 34 4 14 12 18 375.6 -1.7 380 -4.2 355.6/377 359.5/380 32.5
400 580 525 482 429 405 409 16-φ30 36 4 14 12 　 　 　 　 　 　 　 　
450 640 585 532 481 455 460 20-φ30 38 4 16 14 　 　 　 　 　 　 　 　
500 715 650 585 532 505 511 20-φ33 42 4 16 14 　 　 　 　 　 　 　 　
600 840 770 685 633 605 613 20-φ36 44 5 18 14 　 　 　 　 　 　 　 　

以上就是“蝶閥專用法蘭標準”的內容，了解更多蝶閥相關知識，可以登錄般德閥門官網閥門知識欄目。pQl般德閥門
