法蘭閘閥規格標準(以暗桿法蘭閘閥Z45T-10/16為例)
產品規格
產品型號 | Z45T-10/16 | |
名稱 | 灰鐵暗桿閘閥 | |
口徑范圍 | DN40-DN300 | |
公稱壓力 | PN10/16 | |
適用溫度 | -10~120℃ | |
適用介質 | 蒸汽、水、油品介質 | |
閥體材質 | 灰鑄鐵 | |
應用領域 | 市政建設、水利工程、電力、給排水、水處理、石油 |
執行標準
名稱 | 設計及制造 | 結構長度 | 試壓標準 | 連接法蘭尺寸 |
參照標準 | GB/T 12232 | GB/T 12221 | GB/T 13927 | GB/T 17241.6 |

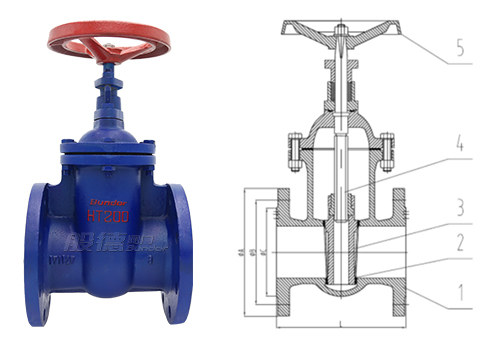

法蘭閘閥是安裝在輸送流體介質的管道上的一個控制部件,主要功能是用來截?cái)嗪瓦B通管道內介質流通。法蘭閘閥通常由閥體、閥蓋、閥桿、閘板、密封圈再加上驅動裝置組成。驅動裝置常用的是手輪,另外也可以配備氣動或電動執行器。
法蘭閘閥的閘板是一個圓盤形,通過閥桿的帶動來實現閥門的開啟和關閉。閥桿和閘板的運動方向是垂直于閥體通道以及管道內流體流動方向的。法蘭閘閥只有全開和全關兩種狀態,所以只能在管道中做截?cái)嘟橘|(zhì)流通使用,不能夠調節流量。另外,法蘭閘閥在開啟和關閉時,閘板的行程距離長,啟閉雖然省力,但是十分花費時間。所以法蘭閘閥的作用是非常適合用在不需要經常啟閉的管道上,做切斷或連通管道內流通介質使用。
法蘭閘閥的閘板有兩個密封面,當法蘭閘閥關閉時,通過介質的壓力可以將閘板的密封面壓向一側的閥座,從而實現密封,這就是自密封。閘板基本上都屬于強制密封型的,就是說法蘭閘閥關閉時候,需要依靠介質的外力強行將閘板壓向閥座,來保證法蘭閘閥密封面的密封性能。
法蘭閘閥結構特點是:流體阻力小、開關操作省力、雙向流通、密封性能好。
